Vertex50是一款功能強大的液體粒子計數器，具有包括納米級在內的多個尺寸通道。

Vertex50測量和檢測UPW系統中≥50nm的趨勢

        Vertex50是世界領先的液體粒子計數器之一。它可以檢測在超純水系統（UPW）中≥50nm的顆粒，對于50nm的粒子具有準確的靈敏度。

        超純水是一個常用的術語，用來強調水被處理到所有污染物類型的最高純度。這包括有機化合物和無機化合物；溶解物和顆粒物；揮發性和非揮發性、反應性和惰性；親水性和疏水性；以及溶解氣體。超純水系統用于許多行業，包括制藥和半導體。

Vertex 50資格認證設置和范圍

        Vertex50可以檢測從50納米到200納米的粒子。以微米為單位，Vertex50的四個尺寸通道有如下；0.05μm  0.10μm  0.15μm  0.20μm

      Vertex50的流速為100ml/分鐘，采樣率為5ml/分鐘。Vertex50的誤計數率在行業中最低，每毫升不到0.2次。這一點至關重要，因為低誤計數率是檢測納米范圍內顆粒的關鍵，因為誤報會導致數據不可用。很難確定這些計數是真實的還是錯誤的。

        確定計數是實際的真實計數還是錯誤計數變得很有挑戰性。液體粒子計數器的光電探測器可以將來自宇宙和地球射線的干擾算作錯誤計數。因此，消除這種錯誤計數干擾可以提高Vertex50數據的整體準確度。

Vertex50校準驗證摘要

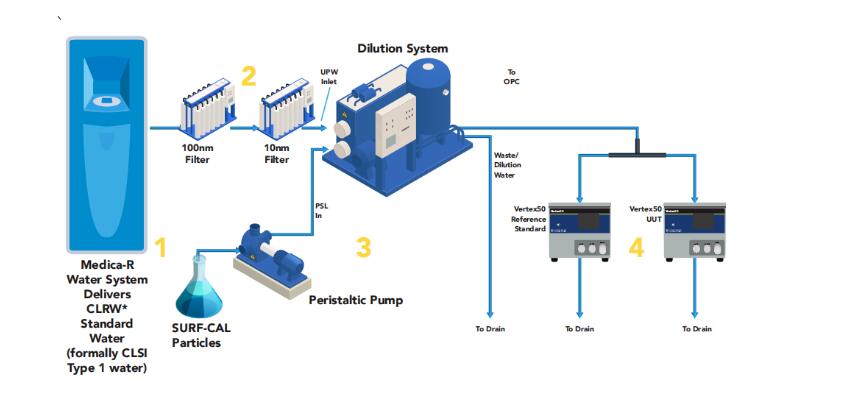

        Vertex50的校準過程貫穿粒子通道的范圍，并驗證尺寸精度、計數精度、靈敏度、零計數和錯誤計數驗證。校準過程將可追蹤的參考粒子引入每個通道。可追蹤的在第一階段引入顆粒尺寸。在第二階段，無顆粒水通過兩個后CLRW過濾階段。在第三階段，可追蹤顆粒被引入第三階段的稀釋系統。然后根據稀釋比，因此濃度是已知的。每個通道都是單獨測試的。

Vertex50（被測單元UUT）和參考標準的計數效率范圍為已知。在第4階段，將UUT和參考標準一起進行比較。計數比率為計算以驗證計數準確性。在UUT上調整所有通道閾值，直到計數在參考值的±5%范圍內標準必須驗證零計數和暗噪聲，這樣就不會引入錯誤計數。

什么是Vertex50校準驗證

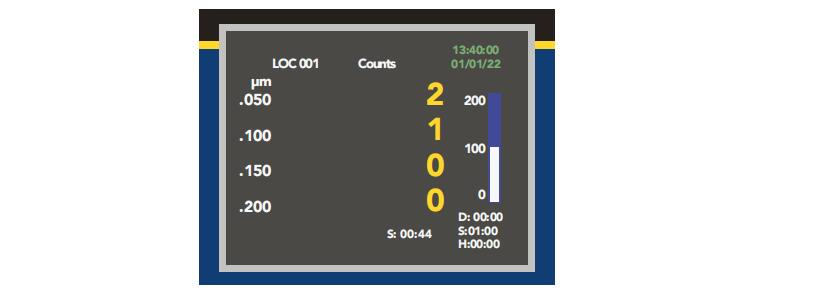

Vertex50校準和驗證告訴我們Vertex50可以檢測4個尺寸范圍內的粒子：50nm  100nm  150nm  200nm

Vertex50驗證還驗證了傳感器設計并消除了錯誤計數先進的光電探測器設計，暗噪聲也極低。不需要任何用于減去暗噪聲的算法（這種算法實際上可能引入錯誤計數）。因此Vertex50具有高靈敏度。

Vertex50應該如何在UPW中使用污染檢測？

        Vertex50專為在線監控而設計。Vertex50可以連接LMS Express監控軟件，以便數據趨勢、報告、自動報警消息，并發出通知。如果出現污染，整個系統可以做出快速響應事件發生。

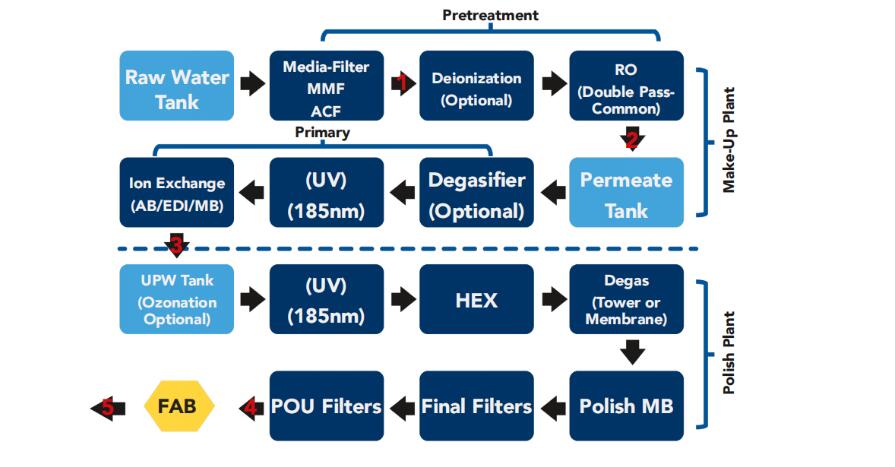

Vertex50可以在UPW系統的多個位置使用監控過濾器性能、系統效率，并對任何污染事件。這樣可以確保產品得到加工使用未受污染的UPW，提高產品產量和質量。

        當連接到LMS Express時，可以收集數據點，并顯示視覺趨勢，以驗證UPW的健康狀況系統實時運行。過濾器更換可以輕松管理，UPW的總體運行時間可以增強系統。

建立UPW實時監控LMS Express和Vertex50

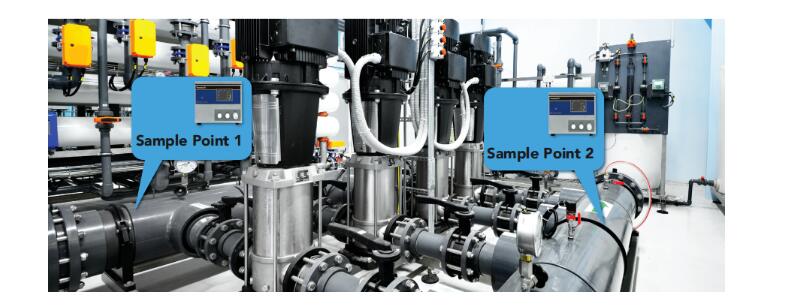

        Vertex50高靈敏度的主要優勢之一是在線監測。具有確定了UPW系統沿線的監測點，可以實時監測水質當Vertex50采樣點連接到LMS Express監控軟件時。UPW系統可以進行主動監測，并在水質出現問題時發出警報通知變高。可以從監控系統中收集有用的數據。

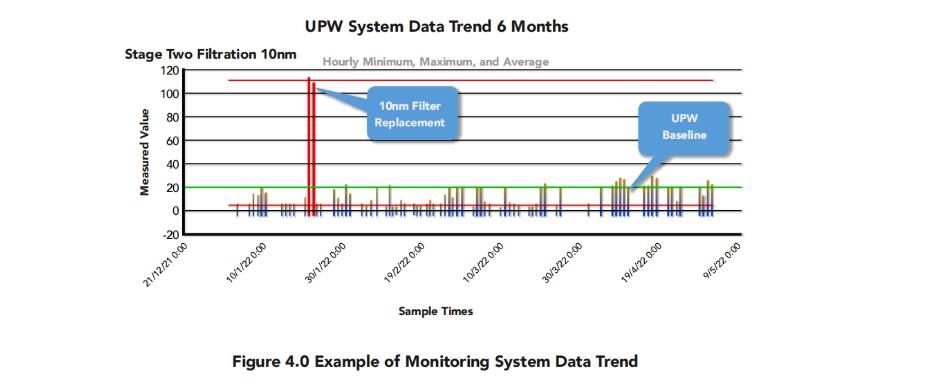

以上數據采集于10nm的過濾階段。該趨勢顯示了觀察到的高計數的歷史數據。經過檢查，過濾器需要更換。決定啟動主動過濾器更換計劃。在計劃的UPW服務計劃中，過濾器將每6個月更換一次。通過使用監控系統和回顧數據趨勢，制定了計劃的服務事件，通過防止計劃外停機來提高產品產量
